Description

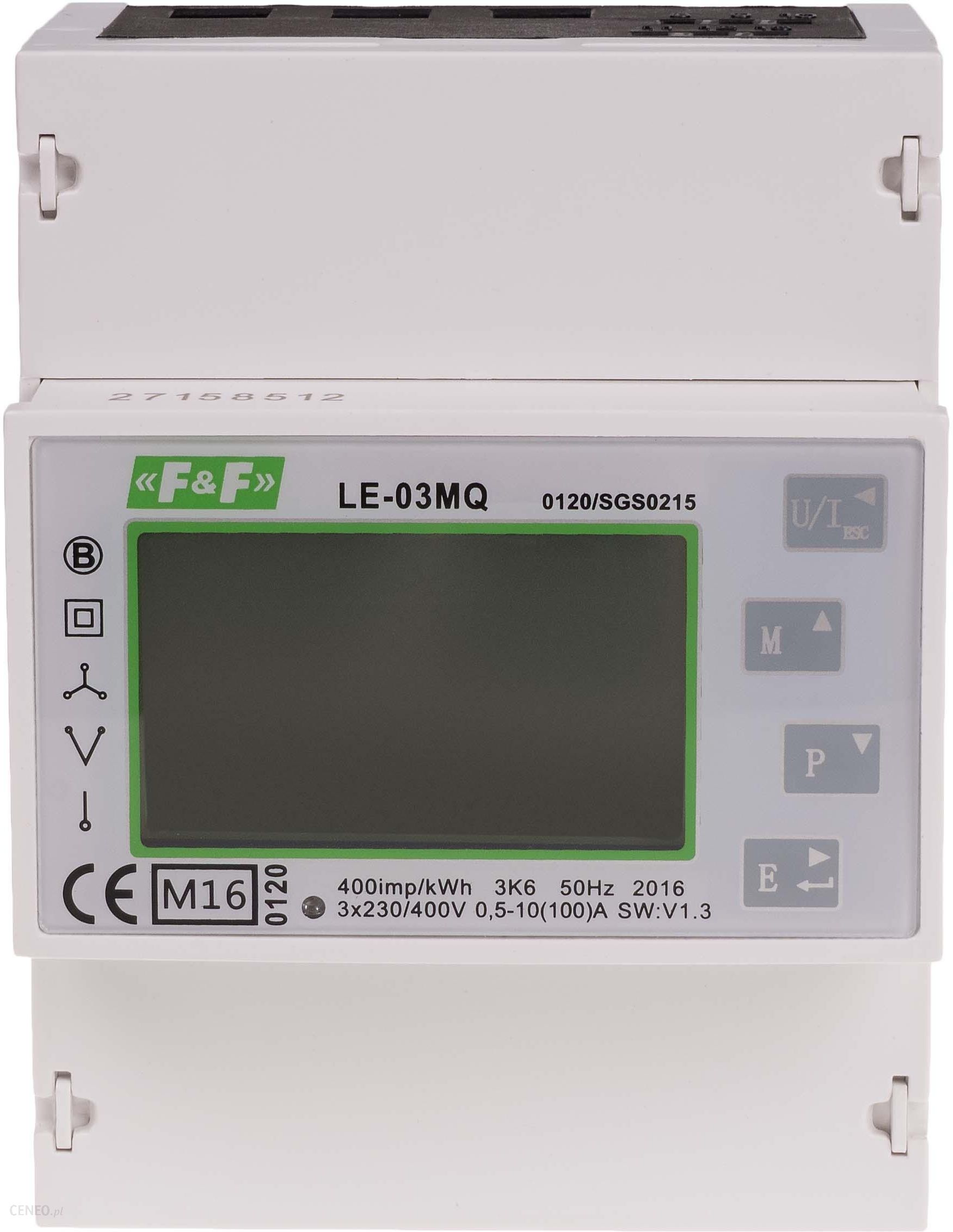

Trójfazowy licznik zużycia energii czynnej i biernej, z portem RS-485 i protokołem Modbus RTU.PrzeznaczenieLE-03MQ jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępnego z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.Funkcje* 3-fazowy* dwukierunkowy (4-kwadrantowy)* pomiar bezpośredni 100 A* wskazanie kWh/kvar (pobrana/oddana)* wskazania parametrów sieci* zgodność z MID* protokół Modbus RTU* port RS-485* wyjście impulsowe SO* podświetlany, wielofunkcyjny wyświetlacz LCD* zabezpieczenie konfiguracji licznika hasłemMierzone wartościEnergia czynna pobrana/oddana AE+/AE- [kWh]Energia bierna pobrana/oddana RE+/RE- [kvarh]Napięcia fazowe U1, U2, U3 [V]Prądy fazowe I1, I2, I3 [A]Częstotliwość F [Hz]Moc czynna P [W]Moc bierna Q [var]Moc pozorna S [VA]Współczynnik mocy cosϕHarmoniczne THDZapotrzebowanie na moc i prądDane technicznenapięcie odniesienia 3×230/400V+Nprąd bazowy* 0,5÷10Aprąd maksymalny* 100Aprąd minimalny* 0,04Anapięcie mierzoneL-N 100÷289V ACL-L 173÷500V ACdokładność pomiaru (zgodnie z IEC61036) klasa 1przeciążalność 30×lmax/10msizolacja 4kV/1min.; 6kV/1μspobór własny licznika <10VA; <2Wzakres wskazań liczydła 0÷99999,99kWhstała licznika kWh 0,01; 0,1; 10, 100 imp/kWhstała licznika kvarh 0,01; 0,1; 10, 100 imp/kvarsygnalizacja sczytywania 2×LEDwyjście impulsowe kWh/kvarh otwarty kolektornapięcie podłączenia kWh/kvarh <30V DCprąd podłączenia kWh/kvarh <27mAczas impulsu kWh/kvarh 60, 100, 200 msport RS-485protokół komunikacyjny Modbus RTUtemperatura pracy -20÷55°Cprzyłącze zaciski śrubowe 25mm²wymiary 2 moduły (35mm)montaż na szynie TH-35 mmstopień ochrony IP51*) Prąd bazowy – określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.Prąd maksymalny – to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.Prąd minimalny – najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.Znakowanie na urządzeniu: 5(100)A – pozycja 1 (przed nawiasem): prąd bazowy 5A; pozycja 2 (w nawiasie): prąd maksymalny 100A.
Producent: F&F
